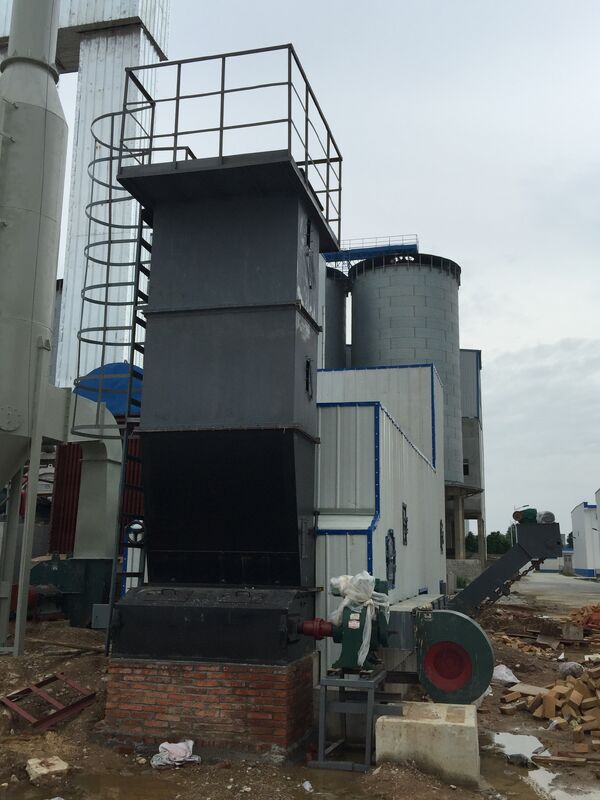

Forno a caldo indiretto JLG-III
, stufe a riscaldamento a più combustibili
, Asciugatrice di grano a risparmio energetico
Temp. operativa del forno: |
600～950℃ |
Caduta di pressione dell'aria calda: |
800~1600Pa |
Temp. uscita fumi: |
160~240℃ |
Pressione negativa del forno: |
-10~-30Pa |
Dimensione delle particelle di carburante: |
Biomassa: ≤30mm; Carbone: ≤50mm |
Tipo di griglia: |
Griglia a catena |
Emissione di fumo e polvere: |
≤30mg/m³ (dopo il filtro a maniche) |
Materiale della fornace: |
Caldaia in acciaio + colabile refrattario |
Materiale dello scambiatore di calore: |
Tubo di acciaio a caldaia senza saldatura |
Requisito della fondazione: |
Fondazione indipendente in cemento armato |
JLG-III forno a caldo indiretto, aria calda pulita, riscaldamento multi-carburante e risparmio energetico
La stufa ad aria calda indiretta serie JLGⅢ di Zhengzhou Wangu è una fonte di calore speciale sviluppata per la torre di essiccazione continua WGH e l'essiccatore a ricircolo per cereali 5HH. Adottando una struttura a scambio di calore indiretto, i gas di combustione e l'aria calda di essiccazione sono completamente separati, quindi viene fornita aria calda pulita senza contaminazione dei cereali. Può bruciare carbone e biomassa (paglia, lolla di riso, cippato di legno, pellet di biomassa). Il forno ad aria calda a gas RQL è disponibile come alternativa per diverse politiche ambientali. È l'unità di riscaldamento centrale della linea di essiccazione dei cereali e può formare un sistema completo post-raccolta insieme a pulitore per cereali, essiccatore e silo in acciaio.
L'intera unità è composta da corpo forno, griglia a catena, sistema di alimentazione, scaricatore di scorie, scambiatore di calore tubolare, ventilatore di tiraggio indotto, ventilatore di tiraggio forzato, sistema di controllo della temperatura e collettore di polveri. Il combustibile brucia all'interno del forno, l'aria viene riscaldata attraverso lo scambiatore di calore, l'aria calda pulita viene inviata all'essiccatore. I gas di combustione vengono trattati con rimozione delle polveri prima dello scarico. È adatto per l'essiccazione a bassa temperatura di mais, riso, grano, soia e altri cereali sensibili al calore.
Caratteristiche Principali
・Struttura a scambio di calore indiretto: gas di combustione isolati dall'aria calda, aria pulita senza inquinamento da polvere o solfuri per proteggere la qualità dei cereali e ridurre il tasso di cracking del riso
・Ampia adattabilità del combustibile: si possono utilizzare carbone, paglia, lolla di riso, cippato di legno e pellet di biomassa. I rifiuti agricoli locali riducono notevolmente i costi del combustibile
・Alimentazione e scarico scorie meccanizzati, controllo automatico della temperatura. Temperatura dell'aria calda stabile e regolabile, facile funzionamento e interblocco con PLC dell'essiccatore
・Alta efficienza termica ≥75%, risparmio energetico e bassi costi operativi a lungo termine
・Design modulare, capacità personalizzata per piccoli essiccatori batch 5HH e grandi torri di essiccazione WGH da 1000 t/g
・Dotato di sistema di rimozione polveri dei gas di combustione per soddisfare i requisiti di emissione ambientale. Durata del corpo principale ≥10 anni, scambiatore di calore ≥5 anni
・Forno ad aria calda a gas RQL opzionale alimentato a gas naturale o biogas, senza fumo e polvere per aree di aggiornamento da carbone a gas.
Parametri Tecnici
| Parametro |
Specifiche |
Valore per l'acquirente |
| Modello |
Stufa ad aria calda indiretta serie JLGⅢ, forno ad aria calda a gas RQL opzionale |
JLGⅢ per carbone/biomassa; RQL per gas naturale |
| Capacità Termica Nominale |
2.5×10⁶～40×10⁶ kJ/h (600.000～9.600.000 kcal/h) |
Abbinamento con essiccatore piccolo 5HH e grande torre di essiccazione WGH da 1000 t/g |
| Temp. Uscita Aria Calda |
40～160℃ regolabile; 45～80℃ comunemente usati per l'essiccazione dei cereali |
Temperatura bassa e controllabile, protegge i cereali sensibili al calore come riso e soia |
| Tipo di Scambio Termico |
Scambio di calore indiretto tubolare |
Gas di combustione separati dall'aria calda, aria pulita per evitare la contaminazione dei cereali |
| Combustibile Disponibile |
Carbone grezzo, paglia, lolla di riso, cippato di legno, pellet di biomassa; RQL: gas naturale / biogas |
Rifiuti agricoli locali disponibili per ridurre i costi del combustibile |
| Efficienza Termica Complessiva |
≥75% |
Combustione completa del combustibile, riduce il consumo di combustibile e i costi operativi |
| Ventilatori Abbinati |
Ventilatore di tiraggio forzato + ventilatore di tiraggio indotto, VFD opzionale |
Volume e pressione dell'aria stabili, comodo per il controllo automatico della temperatura |
| Modalità di Controllo |
Armadio elettrico locale, interblocco con controllo principale dell'essiccatore, temperatura costante automatica |
Interblocco con essiccatore WGH/5HH, essiccazione a temperatura costante senza supervisione |
| Vita di Progetto |
Corpo principale ≥10 anni; scambiatore di calore ≥5 anni |
Durevole per riscaldamento stabile a lungo termine e riduce gli investimenti di sostituzione |
| Temp. Ambiente Operativa |
-20℃～+45℃ |
Funzionamento stabile nel nord freddo e nel sud caldo della Cina |
| Trattamento Gas di Combustione |
Collettore di polveri a gravità + filtro a maniche (opzionale) |
Soddisfare gli standard locali di emissione ambientale |
Campi di Applicazione
La stufa ad aria calda indiretta Wangu JLGⅢ funge da fonte di calore appositamente abbinata alla torre di essiccazione continua WGH e all'essiccatore a ricircolo per cereali 5HH. Ampiamente utilizzata per cooperative agricole, fattorie familiari, stazioni cerealicole di paese, mulini per cereali e oli e depositi cerealicoli. I cereali essiccati vengono trasferiti in silo prefabbricati per lo stoccaggio, formando una linea di produzione completa di pulizia, essiccazione e stoccaggio. Adatto per mais, grano, riso, soia, sorgo e altri cereali. Opzioni multiple di combustibile (biomassa, carbone, gas) disponibili in base alle normative ambientali locali.
Imballaggio e Garanzia di Qualità
Corpo forno, scambiatore di calore, ventilatori e componenti elettrici sono imballati separatamente per il trasporto stradale.
Tutte le parti vengono ispezionate e sottoposte a prova di pressione prima della consegna.
Garanzia corpo forno principale: 12 mesi; scambiatore di calore, ventilatore e componenti di controllo elettrico: 12 mesi. Forniamo guida all'installazione in loco, messa in servizio, formazione degli operatori e fornitura di pezzi di ricambio a lungo termine.
Ordine minimo: 1 set. Ciclo di consegna: 20-40 giorni, a seconda della capacità di riscaldamento.
Termini di pagamento: anticipo tramite bonifico telegrafico o lettera di credito a vista.
Si prega di indicare il modello di essiccatore abbinato e il combustibile locale disponibile, selezioneremo il modello JLGⅢ appropriato e forniremo una proposta e un preventivo.
